Neste post é apresentado o diagrama esquemático do CLP PIC Wantronics, com 6 entradas digitais opto acopladas, 6 saídas a relés e microcontrolador PIC16F628A de fácil programação. Foram feitas algumas alterações com relação ao projeto original, de forma a tornar o circuito mais robusto para aplicações mais críticas.

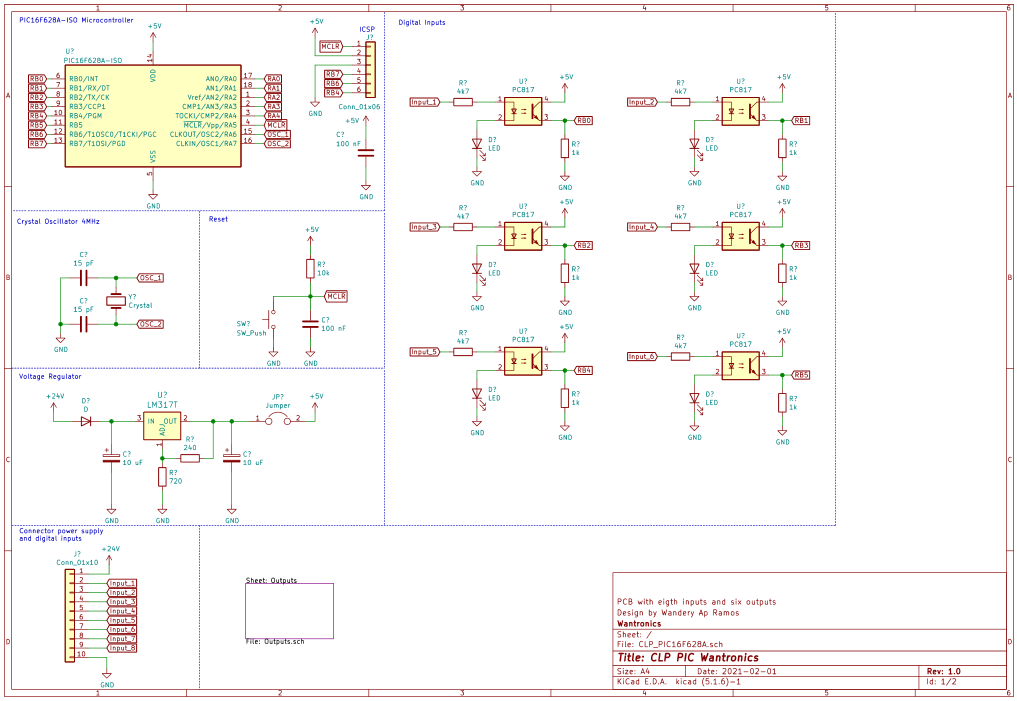

Na figura a seguir é mostrado o diagrama esquemático do nosso projeto, com as entradas, regulador de tensão LM317, cristal oscilador 4 MHz, borne para alimentação, e o circuito de reset.

O microcontrolador escolhido foi o PIC16F628A, pois é fácil de se encontrar no mercado, e possui um preço acessível. Além disso, esse componente pode ser facilmente programado, utilizando linguagem Assembly, C, e até mesmo Ladder.

Se houver a necessidade de mais entradas, maior capacidade de processamento, podem ser utilizados outros microcontroladores com uma quantidade maior de GPIOs, com entradas analógicas, ou com comunicação USB.

Foi escolhido o LM317, no lugar do LM7805, pois o regulador para 5 V possui uma tensão máxima de entrada de 25 Vcc, e caso a alimentação do CLP PIC seja de 24 Vcc, fica muito próximo da tensão limite do regulador, podendo ocasionar problemas.

Também podem ser utilizados outros tipos de reguladores de tensão, como LDO, ou circuitos integrados como o LM2596, que consiste em regulador de tensão chaveado, que possui uma eficiência maior do que os reguladores lineares.

Na figura a seguir é mostrado o diagrama esquemático das saídas a reles, sendo que nesse projeto serão utilizados 6 saídas.

As saídas são a relés, mas podem ser substituídas por transistores de potência, transistores MOSFET, ou até mesmo ser criado circuitos com tiristores, tudo depende da aplicação.

No próximo post será mostrado o modelo 3D da PCB, lista de componentes detalhado. A ideia é fazer uma jornada no desenvolvimento de um projeto eletrônico, do esquemático ao protótipo.
